1X4 插片式光分路器

GPON Syster / FTTH / FTTX / CATV /电信/传输

应用范围：电信/ FTTH / FTTX / LAN / WAN / CATV等

LGX型光纤PLC分路器

目的：

为了确保充分了解客户要求，明确双方标准，使本公司的产品（平面波导光分路器）能够满足客户要求

参照标准

Q/CT 2295-2010

客户要求

产品规格

1*4/1*8器件光纤为4芯，色谱为：蓝、橙、绿、褐；1*16及以上器件光纤为8芯，色谱为：蓝、橙、绿、褐、灰、白、红、黑

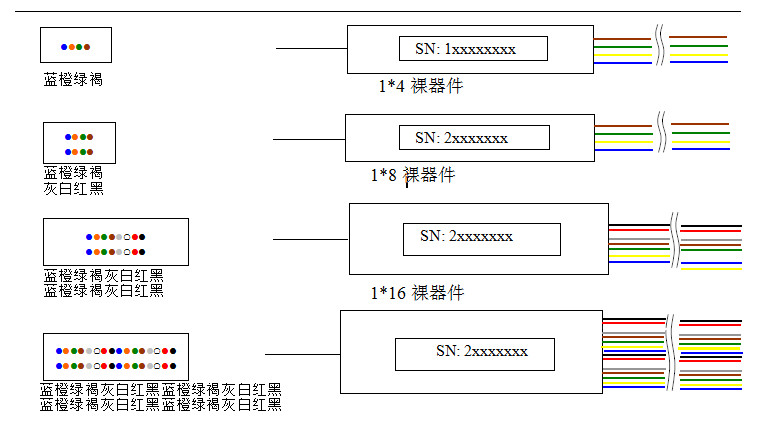

裸器件：

器件封装钢管规格如表二，输入输出端为橡胶软胶塞，输入输出端光纤为250um并带光纤，出货时尾纤未剥纤，无连接头

器件出纤色谱图示

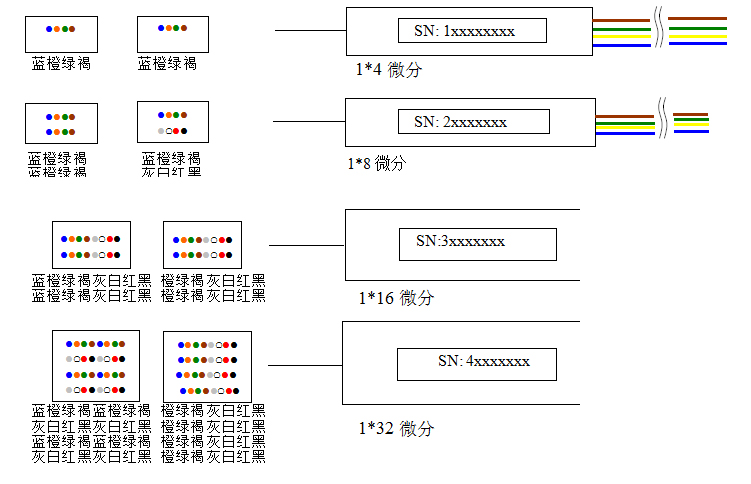

微分型

器件封装钢管规格如表二,输入输出端为硬胶塞，输入输出端光纤为0.9白色套管，如果客户有要求时有彩色套管，彩色套管与出纤排列方式一致，如下图；

器件出纤色谱彩色套管色谱

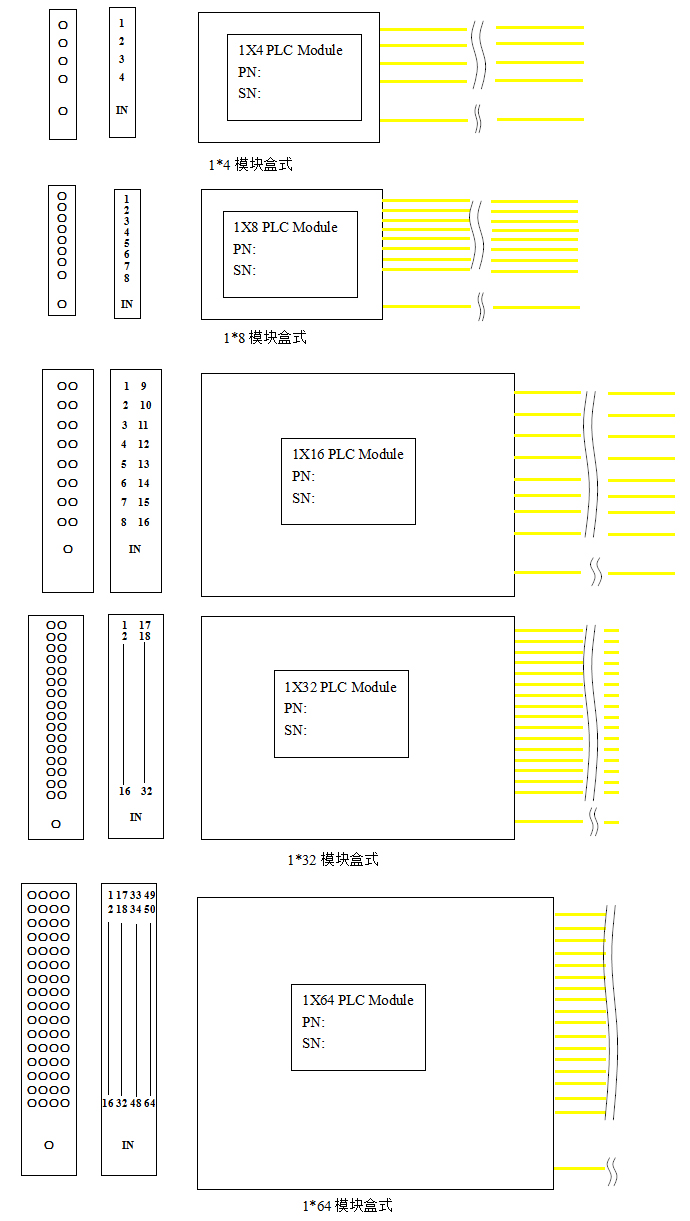

模块盒式

盒式产品不加连接头产品在出货时均无数码管，带头产品带黄色号码环出货。

表一 1*N PLC技术参数

	1*4 PLC	1*8 PLC	1*16 PLC	1*32 PLC	1*64 PLC
插入损耗IL	≤7.2 dB	≤10.3 dB	≤13.5 dB	≤16.6 dB	≤20.3 dB
端口间均匀性	≤0.6 dB	≤0.8 dB	≤1.0 dB	≤1.5dB	≤1.8 dB
偏振相关损耗PDL	≤0.2 dB	≤0.3 dB	≤0.3 dB	≤0.3 dB	≤0.4 dB
输出端截止回损RL	≥50 dB	≥50dB	≥50 dB	≥50dB	≥50dB
方向性	≥55 dB	≥55 dB	≥55 dB	≥55 dB	≥55 dB
工作温度	-40℃～+85℃
储存温度	-40℃～+85℃
注:：以上产品插损均是在常温下测得，不包括连接头，带连接头PLC在上述要求上加上0.2dB
